Шпунтовое ограждение котлованов: когда без него не обойтись

Ни один ответственный застройщик не хотел бы оказаться перед внезапным обрушением стенок котлована, затоплением рабочей зоны или повреждением соседних зданий из-за смещения грунта. В таких случаях часто незаменимым оказывается метод укрепления – шпунтовое ограждение котлованов. Далее — как распознать момент, в который без него не обойтись, и на что обратить внимание при его реализации.

Почему стены котлована могут «не держать»

При выемке грунта создаётся резкий дисбаланс сил: земля, которая раньше была сбалансирована давлением на все стороны, теперь теряет одну из опор — со стороны выкопанного пространства. Если грунт слабый, подверженный размыву или насыщен влагой, его частицы начинают мигрировать, стены котлована способны размываться, осыпаться или даже обрушиваться.

Добавьте к этому:

• соседние здания и коммуникации, воспринимающие ударные и статические волны при земляных работах;
• неравномерные нагрузки от техники и строительных материалов, сконцентрированные у краёв выемки;
• повышение уровня грунтовых вод — и ситуация становится ещё опаснее.

Всё это может привести к сбоям в графике работ, затратам на восстановление и ущербу (финансовому и репутационному).

Когда шпунтовое ограждение становится необходимым

Не каждую выемку требует шпунтовой защиты — но есть чёткие сигналы, что без неё не обойтись:

1. Глубина котлована большая. При глубинах более ~2–3 метров угол устойчивости откосов может быть слишком пологим, чтобы уместиться на участке рядом. Когда строительство ведётся в плотной городской застройке, свободное пространство под откос просто отсутствует. В таких случаях вертикальное или почти вертикальное ограждение — часто единственный вариант.
2. Слабые или нестабильные грунты. Пески, супеси, текучие или плывучие грунты подвержены смещениям и фильтрации воды. Если грунтовые пласты располагаются слоями разной прочности, без защиты можно спровоцировать «проскок» слабых слоёв.
3. Высокий уровень подземных вод. Когда вода «придерживает» стенки котлована, особенно низко стоящая, она может проникать через поры грунта, подмывать основание и способствовать всплытию грунта. В этих обстоятельствах ограждение часто дополняют водопроницаемыми завесами или бетонными «пробками».
4. Близость построек и инфраструктуры. Если рядом стоят жилые дома, подземные коммуникации, станции метро — нельзя рисковать деформациями грунта и его смещениями. Любая неучтённая осадка, трещины или подвижки земли могут повлечь за собой требования компенсаций, остановку работ и судебные разбирательства.
5. Повторное использование стенки или частые проекты. Если в дальнейшем участок будет использоваться вновь, имеет смысл рассчитывать ограждение так, чтобы часть конструкции можно было демонтировать и применить повторно. Шпунтовые конструкции из металла обычно рассчитаны на многократные циклы эксплуатации.

Если хотя бы один из этих признаков присутствует, стоит рассматривать шпунтовое ограждение как неотъемлемую часть проекта, а не как «лишний» расход.

Что такое шпунтовое ограждение и как оно работает

Шпунтовое ограждение — это конструкция, составленная из взаимосцеплённых элементов (шпунтовых свай или профилей), погружённых в грунт вокруг котлована. Она создаёт непрерывную стенку, способную удерживать боковые давления грунта и минимизировать деформации.

Виды шпунтов и конструкции

• Шпунт Ларсена — самый распространённый профиль с «замковым» соединением.
• Трубообразные сваи (трубошпунт) — цилиндрические элементы, погружаемые в грунт, особенно в рыхлых средах.
• Железобетонные или монолитные панели / трубы — часто используются в постоянных конструкциях, когда демонтировать стенку не планируется.
• Деревянные шпунты — дешевый вариант для неглубоких временных работ, но подвержен разрушению и зачастую не пригоден к многократному использованию.

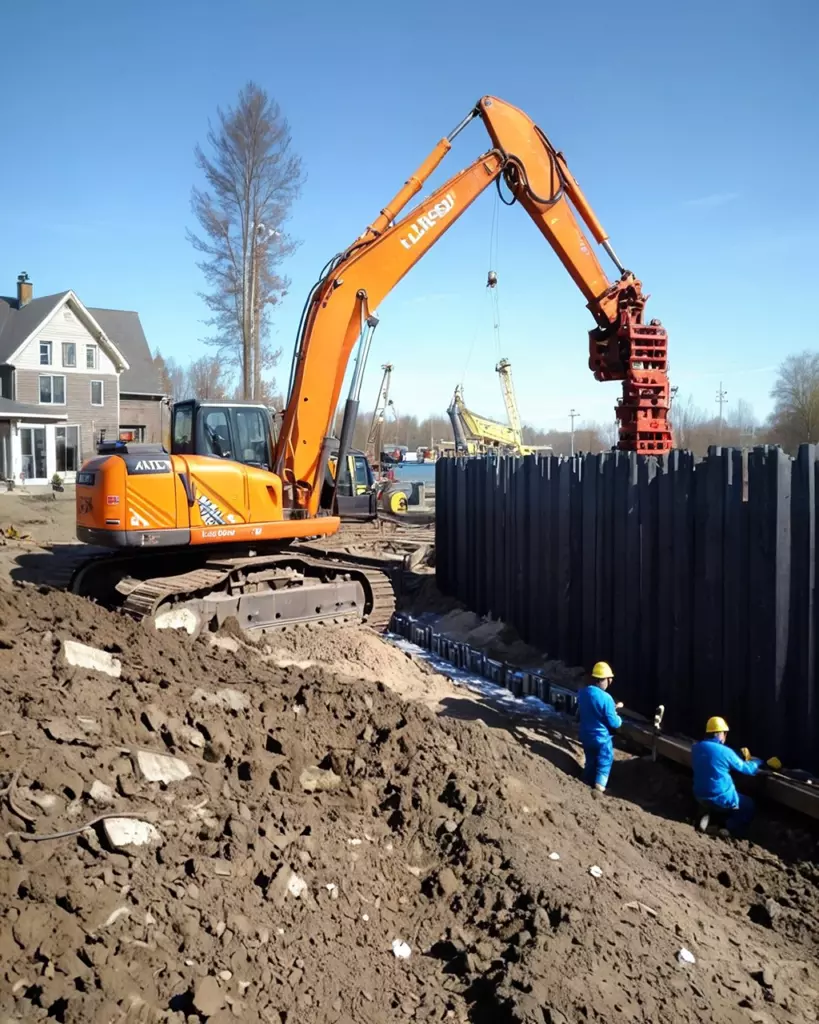

Как погружают шпунты

Технология зависит от грунта, уровня вибрации, соседних зданий и требований проекта:

• Ударная забивка — самый простой и привычный способ. Но шум, вибрация и удары могут быть критичны в плотной застройке.
• Вибропогружение — менее агрессивно к окружающей среде, но действует только в подходящих грунтах.
• Статическое вдавливание — шпунт медленно «продаётся» в грунт при помощи гидравлики, уменьшая ударное воздействие на соседние конструкции.

Заметьте: забивка шпунта — это частый выбор для твёрдых грунтов, когда расстояние до соседних строений позволяет. Но в чувствительной застройке часто выбирают менее агрессивные методы.

На что обратить внимание при проектировании и исполнении

Когда принято решение о шпунтовом ограждении, чтобы избежать проблем, необходимо:

1. Геотехническое исследование. Нужно точно знать слоистость грунтов, уровень грунтовых вод, наличие склонов, карстовых полостей и др. Ошибка на этапе геологии может обернуться критическими последствиями.
2. Проектная заделка шпунтов. Шпунты должны быть заглублены ниже заданной отметки так, чтобы воздействия грунтовых вод и фильтрация не «проломили» стену снизу. Как в литературе строительно-технических норм, проверяют устойчивость на гидропроход, деформации и суффозию.
3. Контроль деформаций и осадок. По мере ведения работ важно мониторить смещения грунта, устойчивость соседних конструкций, чтобы своевременно предупреждать нежелательные перемещения.
4. Выбор способа погружения. Если проект предполагает близость жилых домов, подземные сети, нужно минимизировать вибрацию и ударные нагрузки. Здесь статическое вдавливание — предпочтительный вариант, хотя стоит дороже.
5. Система анкеров, распорок или обвязок. При достаточно глубоком или узком котловане могут потребоваться распорные конструкции или анкеры, чтобы дополнительно удерживать стенки. Это особенно актуально, если грунт подвержен высоким боковым нагрузкам или слабому сопротивлению.
6. Гидроизоляция и кольматация. Стыки между элементами шпунтов обрабатывают специальными герметиками или осадочными слоями (кальматация), чтобы снизить просачивание воды через щели. При наличии потока воды — допускаются дополнительные меры: фильтрация, откачка, бетонная подпробивка и др.
7. План демонтажа или сохранения. Если конструкция временная, нужно предусмотреть методы аккуратного снятия шпунтов после завершения работ. Металлический шпунт часто выдерживает десятки циклов эксплуатации.

Примеры «красных флажков», где без шпунта не обойтись

• При рытье котлована глубиной 6–8 метров на участке с плотной застройкой — угол откоса не позволит сделать безопасные стенки.
• На территории с высоким уровнем грунтовых вод и слабым слоем глины над песчаным грунтом — стенка без гидроизоляции и заделки не удержит.
• При проекте с подземной парковкой, когда по внешнему периметру котлована проезжая часть или жилая часть — любое движение грунта недопустимо.
• В районах, где цена ошибки — разрушение коммуникаций или фундамент соседнего дома.

Во всех этих случаях отказ от укрепления становится синонимом риска.

Как убедиться, что всё сделано грамотно

• Запросить инженерно-геологическое заключение с примерами расчётов допускаемых смещений.
• Убедиться, что проект содержит расчёты на изгибающие моменты, устойчивость, гидропроход, совместную работу анкеров/распорок.
• При погружении шпунтов проводить пробную забивку / погружение с мониторингом вибраций и смещений.
• Вести ежедневный журнал деформаций, особенно в начальной фазе работ.
• Заранее предусмотреть процедуру демонтажа и проверки состояния шпунтов после использования.

Заключение

Когда котлован глубокий, грунты непрочные или рядом — уже построенная среда, «само собой» его стены не держат. В таких случаях коммуникации, график и безопасность работ буквально «привязаны» к надёжному укреплению. И шпунтовое ограждение — один из проверенных и технологичных способов сохранить контроль над ситуацией.

Иногда слышишь фразу: «Забивка шпунта — это дорого и шумно, давайте обойдемся откосами». Но потом, когда начинаются мелкие трещины, грунт подтапливает стенки, работы останавливаются — становится ясно, что сэкономить на укреплении не удалось.

Интегрируя грамотный инженерный подход, точные расчёты, мониторинг и продуманную технологию, можно создать систему, которая защитит котлован, облегчит работу в нём и даст уверенность: никаких сюрпризов, лишь стабильность и контроль над землею.
